安田屋家具店

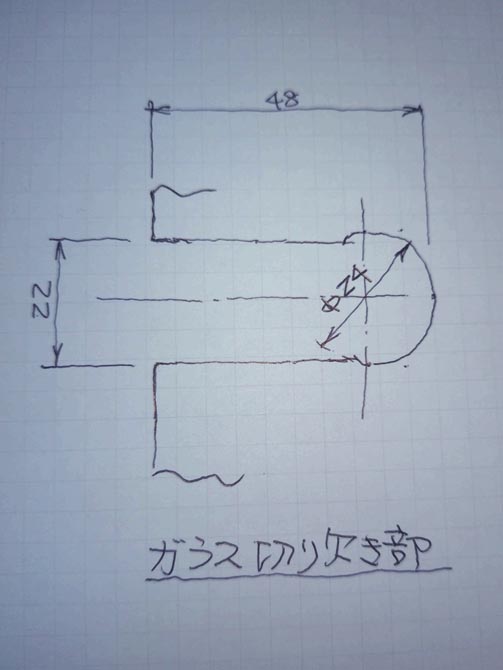

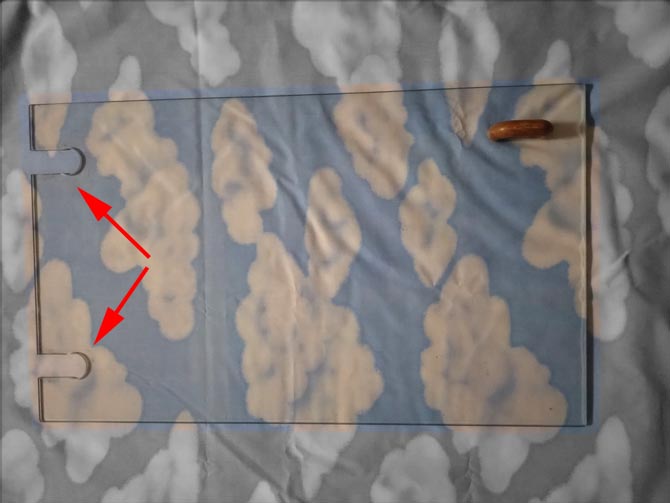

ガラス切り欠き部寸法

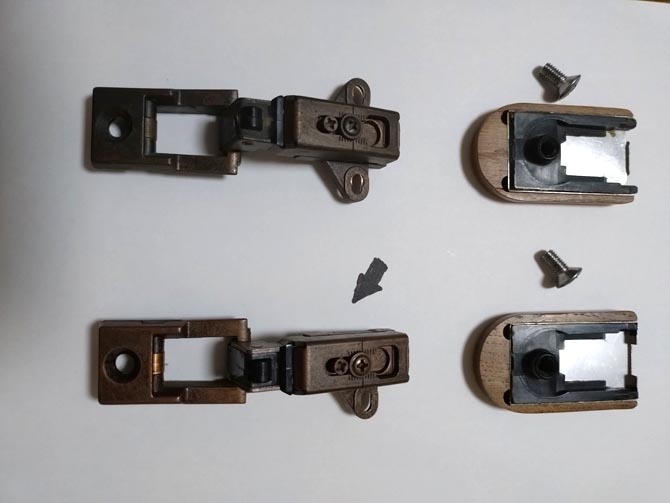

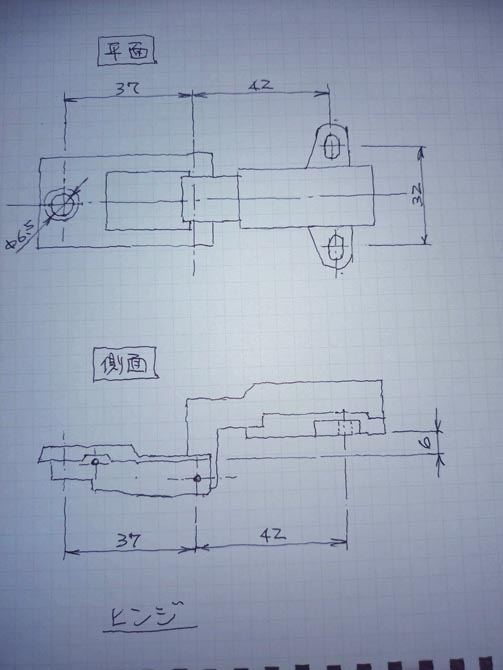

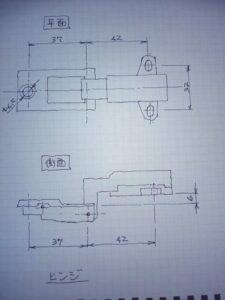

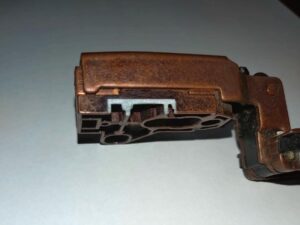

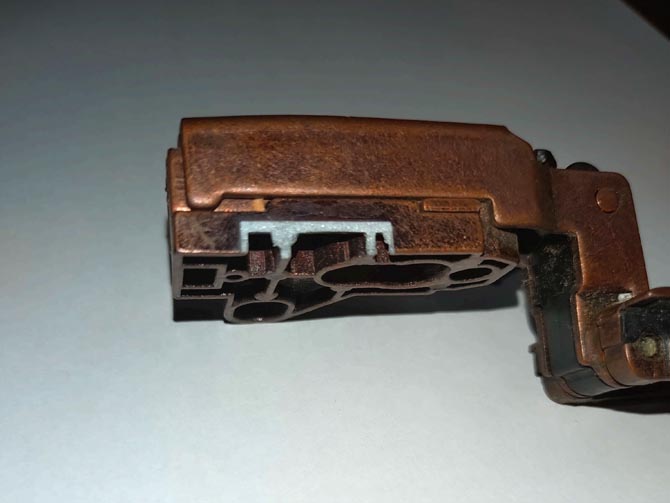

素人の採寸ですので誤差があると思います。もし壊れたヒンジが安田屋家具店で在庫があるようであれば見積りをお願い致します。

安田屋家具店からの返信
お送り頂いた写真から、当店取り扱いのガラス戸用スライド丁番が代替金具として使用できるものと考えます。

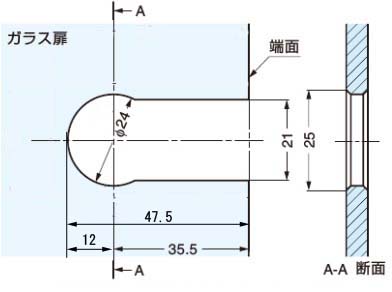

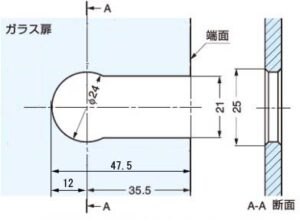

ガラス戸の切り欠きサイズ図を確認ください。代替金具の切り欠きの長さ４７．５mｍなので長さ０．５mm短い。代替金具の切り欠きの幅は２１mmなので、１mm短い。この程度の違いであれば恐らく代替金具で取替できると考えます。

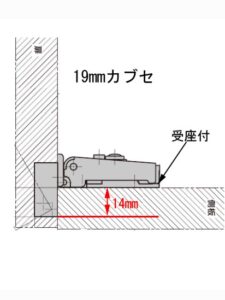

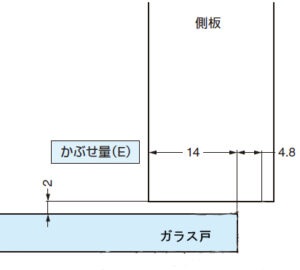

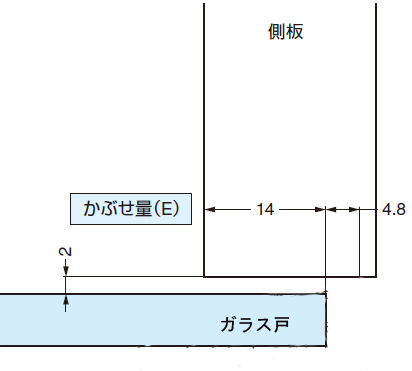

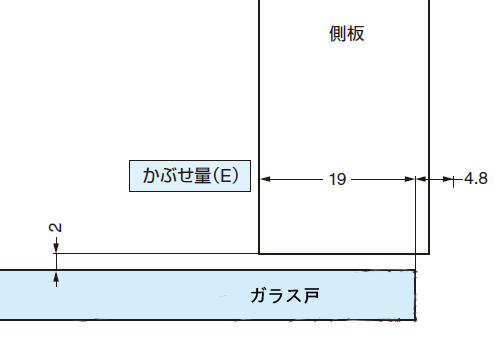

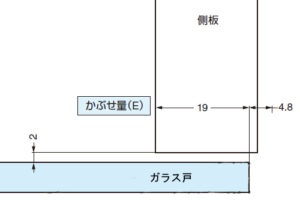

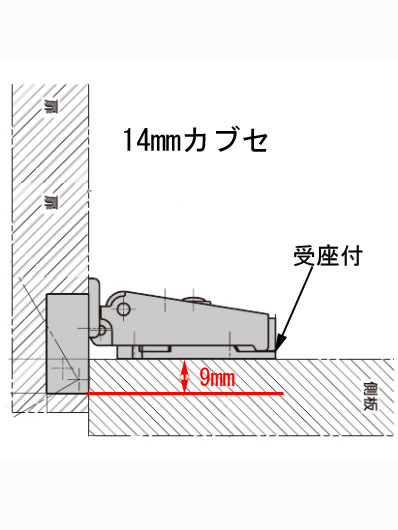

丁番のカブセサイズを確認してお知らせください。「カブセ量」１４mmの使用が多いです。たまに「カブセ量」１９mmの場合がありますのでどちらの「カブセ量」なのかご確認ください。

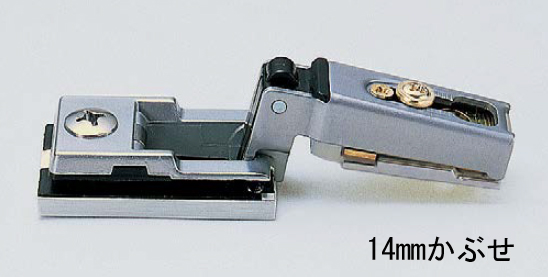

14mmカブセ

14mmカブセ

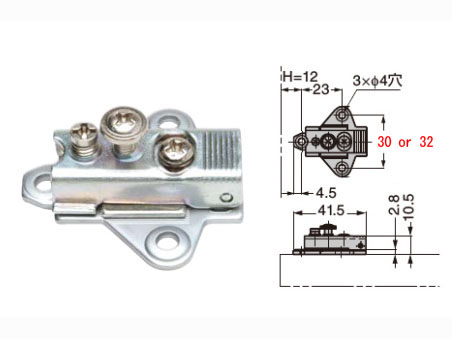

家具本体側板に取付けられている受座金具に関して、金具後部２カ所のネジ穴～ネジ穴の間隔は「３０mm」または「３２mm」のどちらでしょうか。

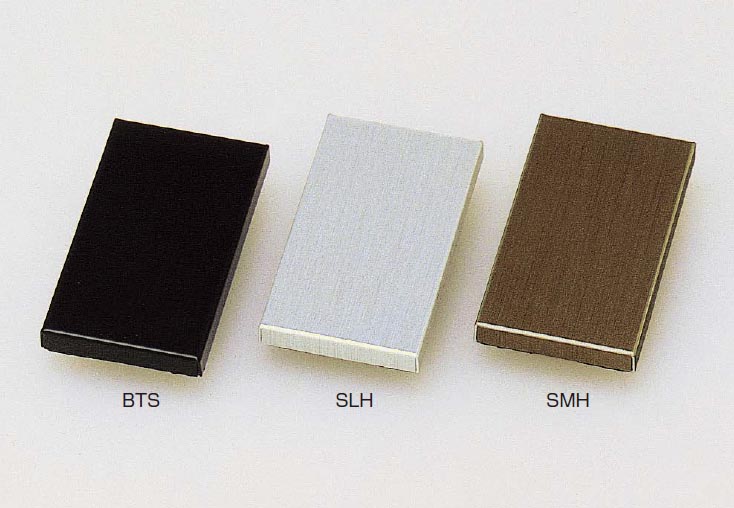

扉表面側から取付ける正面プーレートは、木製部品の溝にはめ入れている四角形の金属製プレートです。

家具のデザインに合わせて、金属プレートをはめ入れる木製部材を製作して使用しています。そのため木製部材はそのまま現在の部材を使用することとなります。はめ入れる四角形の金属プレートの幅と長さを確認ください。同じサイズであれば簡単に取り換えられますが、サイズが異なる場合は加工などが必要になる場合があります。

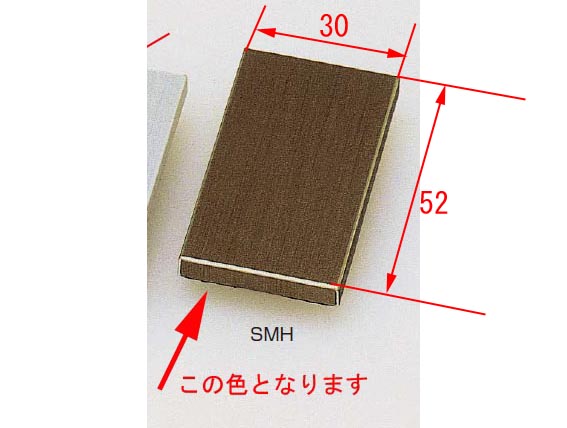

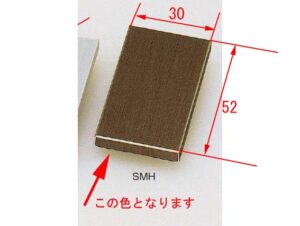

代替品の金属製飾りプレートは幅３０mm×長さ５２mmです。

上記の追加情報を確認してご連絡ください。お待ちしています。
