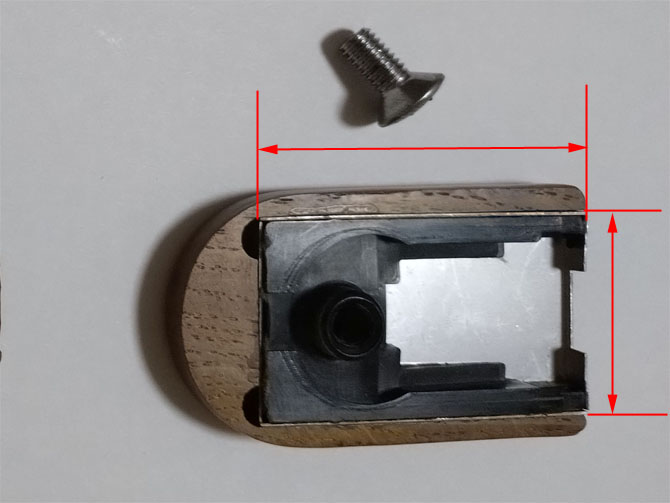

はめ入れる四角形の金属プレートの幅と長さ：５１ｍｍ×２９ｍｍ

当方の丁番は以下の構成となっており、上記金属プレート寸法は、木製部品にはめ込まれているアルミプレートの寸法を測定しました。

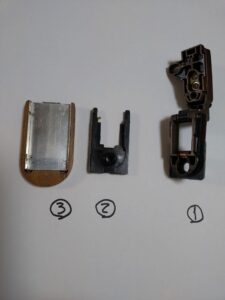

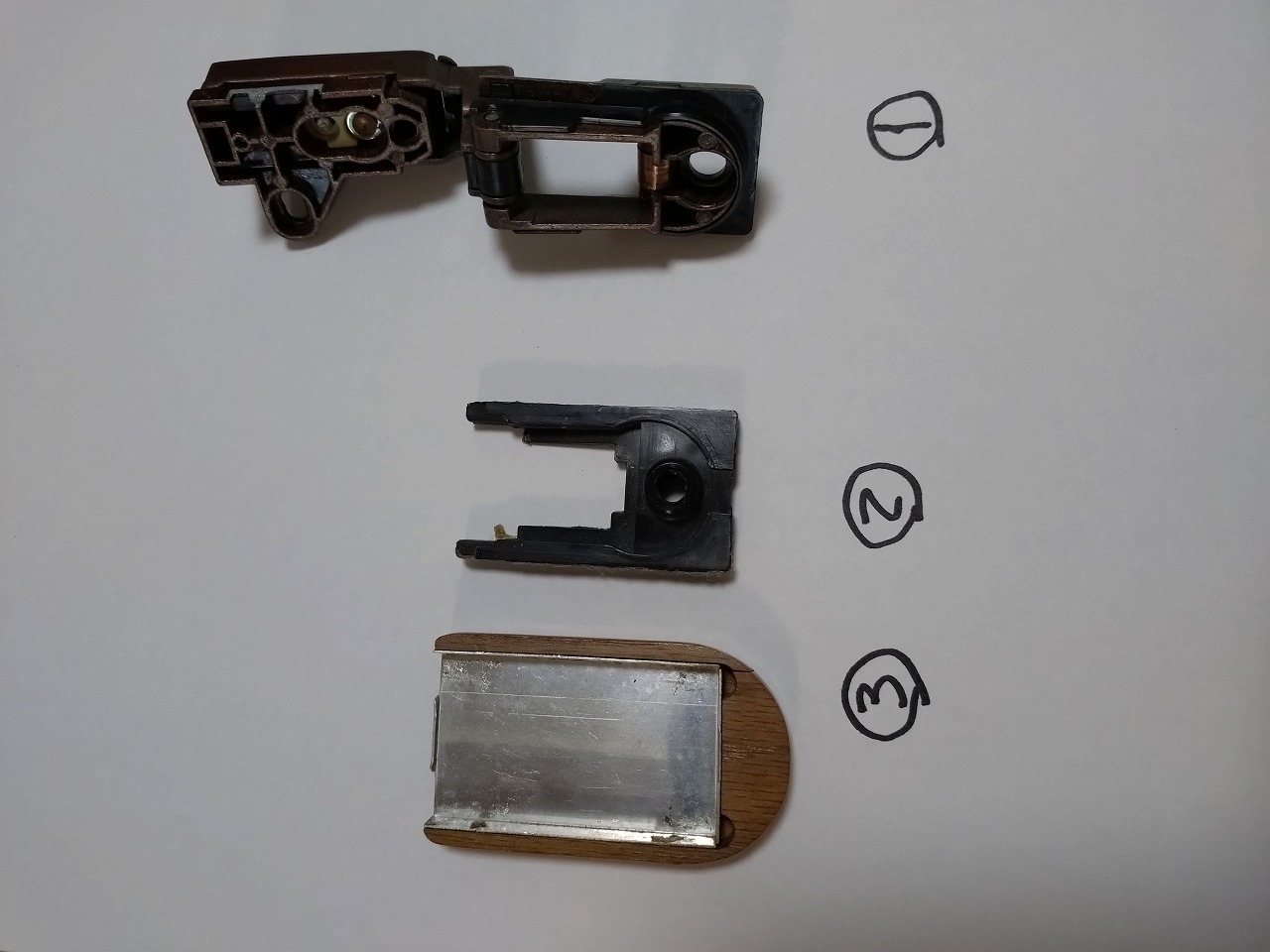

①丁番本体（金具+プラスチック（ガラス接触部）） ②受け（プラスチック） ③木製部材（アルミプレートはめ込み） ガラスは①と②で挟み込んでネジ留めし、②と③は両面テープで接着されています。上記回答の５１ｍｍ×２９ｍｍ は③にはめ込まれているアルミプレートの寸法になります。 以上よろしくお願い申し上げます。

安田屋家具店からの返信

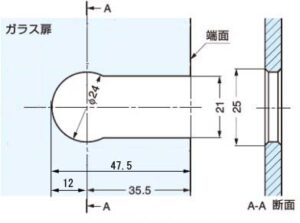

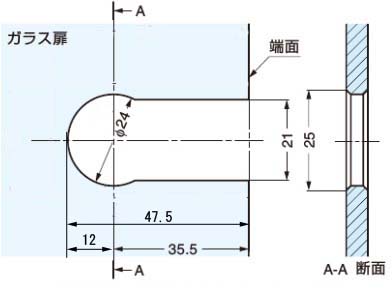

ご連絡ありがとうございます。追加情報から当店にて販売しているガラス戸丁番「１４mmカブセ」で代替えできると考えます。 金属プレートの幅と長さ：５１ｍｍ×２９ｍｍとのことなので、代替金具の金属プレートがそれぞれ１mm大きいので、木製部品の溝を１mm程度彫り広げる作業が必要になるかもしれません。 金具は当店オンラインショップにてご注文いただけます。

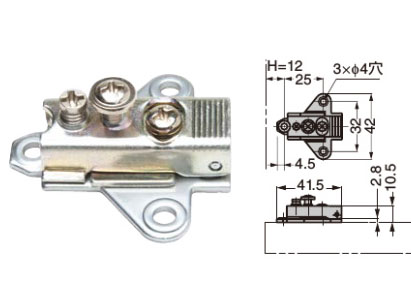

尚、オンラインショップの家具本体側板に取付ける「受座金具」のネジ穴間隔３０mmとなっていますので、ご注文の際に３２mmピッチとご連絡ください。発送時に３２mmピッチ金具に取替えます。また商品紹介で「補助プレート付き」となっていますが、今回の場合は必要ないので付属しません。 受座金具ネジピッチ３２mmは通常在庫していませんので、注文後に工場より取寄せとなります。発送は4～5日程度かかりますのでご了承ください。
