安田屋家具店からの返信
スライド丁番の形状から「半カブセ」タイプだと思われます。カップ径３５mm(扉にあいている金具円形部分をはめ入れる円形溝の直径)なので、普及品金具となります。

いろいろと探しましたが、和気産業・スガツネ以外の金具工場の金具も現在のスライド丁番のカップ深さは１０．５～１１mmがほとんどです。お問い合わせの７mm程度の金具は現存しないようです。

扉側の円形溝の深さ掘り込み作業が必要になるものと考えます。お役に立てず申し訳ありません。

受座金具には「BF２３２Z０」の刻印があります。

受座金具の高さは、前部が８mm、後部が１０mmです。

カブセサイズを確認します。受座金具と丁番本体が接合している状態で、受座金具の下から丁番円形部の下までの長さが５．５～６mmです。

丁番の高さを確認します。高さは２６mmです。

破損金具と同じ丁番シリーズには４種類あり、赤矢印部分の高さが「全カブセM」(２２mm)、「半カブセL」(２６mm)、「半カブセS」(３５mm)、「インセット」となります。インセットは形状からすぐに区別できます。参考資料をご参照ください。

今回破損した丁番はかなり古いので、すでに生産終了していて、まったく同じ金具は現存しません。

しかし同じ工場が機能性・耐久性を向上させた最新の後継金具で代替えできます。受座金具のネジ穴位置も２カ所が同じなので簡単に取替え作業ができます。

受座金具の上下２カ所のネジ穴位置は同じです。３カ所目のネジ穴位置が大きく変わります。

取付の際には、まずネジ穴が同じ上下２カ所のネジ止めを行います。３カ所目のネジ止めはこの時点では行いません。

扉側に丁番本体を取付ネジ止めを行います。扉最上部に取付けた丁番本体を家具本体側に取付けた受座金具にパチンと音がするまで強く押し付けて接合させます。次に真ん中、最下段の丁番を同時に受座金具に強く押し付け接合させます。

本来であれば受座金具の取付位置は新旧金具共に同じなので、簡単にワンタッチ式で接合できるのですが、わずかなズレが生じている場合があり、最下段の丁番の接合がうまくいかない場合があります。このような事態になった場合、最下段の受座金具の取付ネジを少し緩めます。受座金具が緩んだ状態で再度丁番本体を接合させます。受座金具のネジを緩めれば丁番との接合ができるようになります。

接合しましたらその状態で受座金具の緩めたネジを強く締め付け固定させます。扉の開閉具合を確認します。

開閉に支障が生じなければ、最下段の丁番本体後部の黒色ボタンを押し、受座金具との接合を外します。次に真ん中、最後に最上段の丁番と受座金具との接合を外し、一旦扉を家具本体から取外します。

次に全ての受座金具後部にある３カ所目のネジ穴にネジを入れて締め付けます。受座金具３か所のネジ止めが行われていることを確認しましたら、再度扉を家具本体に取付けます。

最上段の丁番本体を最初に接合します。
次に真ん中と最下段の丁番を同時に接合させます。これで取替修理完了です。

破損金具と同じ工場が生産している最新金具なので、取替作業は比較的簡単です。

尚、取替作業は必ず二人で行ってください。１人の方が扉を保持し、もう一人が金具取付を行うよう分担して作業を行ってください。１人で行うと扉落下などの事故につながりますのでご注意ください。

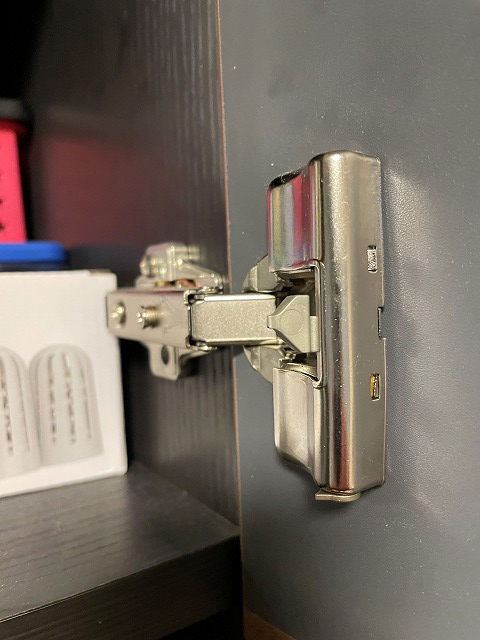

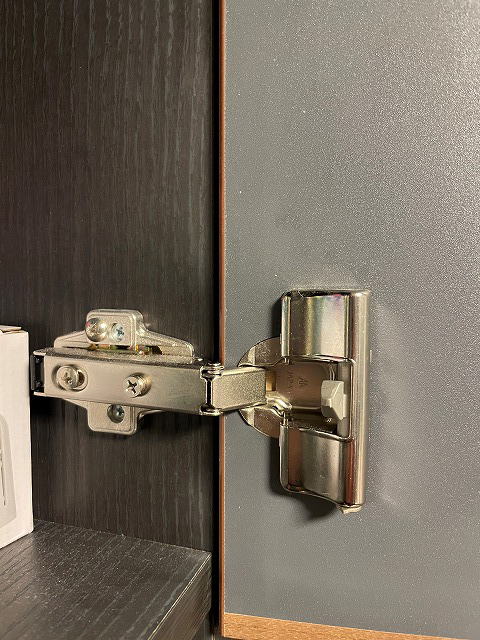

破損金具と代替金具との違いは、受座金具との接合方法です。破損金具の場合は受座金具後部のネジを閉めて接合する方法です。代替金具となる最新金具の場合は、丁番本体を受座金具にバチンと音がするまで押し当てて接合するワンタッチ方式です。着脱がとても簡単になっています。

金具は丁番本体と受座金具とのセットで１個税込み１，５００円(2025年8月時点)　送料が別途必要です。

「MF6H」「BF232Z0」の刻印がある金具が破損しましたら、安田屋家具店にご相談ください。代替金具をご提案させていただきます。お気軽にご相談ください。

丁番内部にバネが仕込まれていて、ある角度からバネの力で自動的に扉が閉まる仕組みの「キャッチ付き」

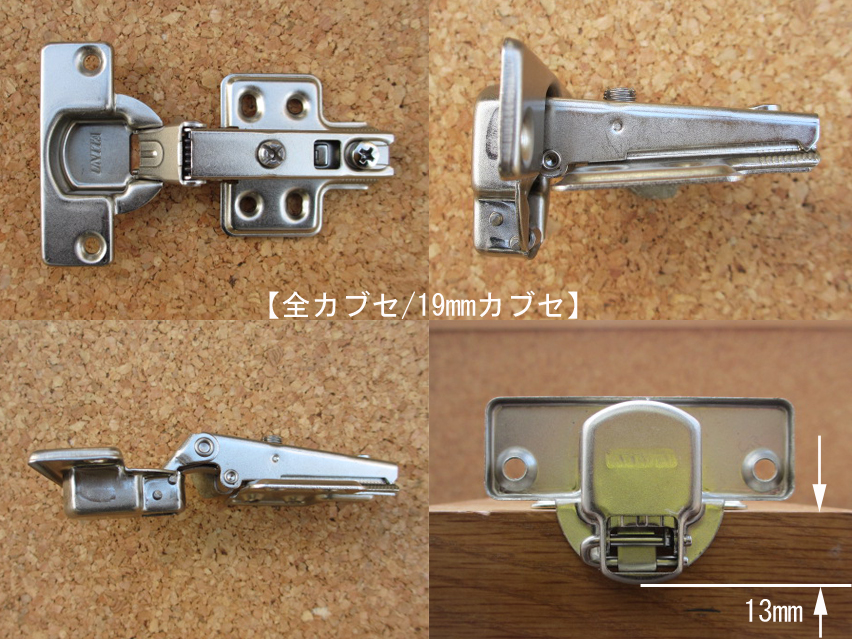

カブセサイズは「全カブセ １９mm」

受座金具のネジ穴間隔は３０mm。

取付ネジ位置は若干違う位置になるものと考えます。

破損金具の丁番本体と受座金具との接合は、ネジ締めで行う「ネジ締め方式」。代替金具はネジ締めではなく着脱がワンタッチでできる「ワンタッチ式」に変更となっています。

金具は「丁番本体」＋「受座金具」のセットで、１セット税込１，５００円。ビスが付属します。送料が別途必要です。

ご注文は２４時間３６５日いつでもできる安田屋家具店オンラインショツプをご利用ください。

【関連記事】
MG5A刻印のスライド丁番

一点、追加情報をお願いします。
家具本体側に取付いている受座金具の「幅」と「高さ」と取付ネジ穴～ネジ穴までの間隔をお知らせください。ご連絡お待ちしています。

H様からの返信
受座金具の幅「１１mm」、高さ「８．５mm」、ネジ穴間隔「３０mm」です。

安田屋家具店からの返信
追加情報ありがとうございます。写真と追加情報から破損金具の特定ができました。

丁番本体「ＭＣ５Ａ７Ｃ９９」 受座金具「ＢＣ９３０Ｚ０４」です。
残念ながらこの金具はすでに生産終了していて、まったく同じ金具は現存しません。破損金具を生産した工場が、現在生産している後継金具で代替えできますのでご安心ください。　　　つづく

【関連記事】
続 MG5A刻印のスライド丁番

家具本体側に取付ける受座金具の2カ所のネジ穴の中心～ネジ穴の中心までの長さは「30mm」または「32mm」のどちらでしょうか。

丁番本体を真横から見た時の形状は、この金具と同じ形状でしょうか。

丁番に受座金具が接合した状態で。丁番を折りたたんだ時のサイズは何mmでしょうか。

ご確認いただきご連絡ください。お待ちしています。

直ぐにお客様から返信があった。
扉にあいている円形溝にはめ入れる金具円形部分の直径(または円形溝の直径)をお知らせください。
【35㎜】

家具本体側に取付ける受座金具の2カ所のネジ穴の中心～ネジ穴の中心までの長さは「30mm」または「32mm」のどちらでしょうか。
【30㎜】

 丁番に受座金具が接合した状態で。丁番を折りたたんだ時のサイズは何mmでしょう。
【9㎜】 以上、よろしくお願いいたします」。

安田屋家具店からの返信
ご連絡ありがとうございます。お送り頂いた情報から「14mmカブセ」タイプの丁番だと思われますので、この金具で代替えできると考えます。取付ネジ位置は若干ずれる場合がありますのでご了承ください。

丁番は内部にバネが仕込まれた「キャッチ付き」とバネが無い「キャッチ無し」がありますのでご指定下さい。
【キャッチ付き】
扉が閉まりきる直前から手を放してもバネの力で自動的に閉める力が働きます。閉まった状態を保持します。

【キャッチ無し】
バネがないので、扉が自動的に閉まることはありません。閉じた状態で扉を保持しないため、マグネットキャッチなど扉を止める部品が必要です。

この金具は２４時間３６５日いつでも安田屋家具店オンラインショツプにてご注文いただけます。ぜひご利用ください。
