一つは長さ８８mm、奥行２７mmの現在と同じような金具がありました。ただ破損金具は角型ですが、代替金具は丸みがある丸パイプのような形状です。ネジ穴とネジ穴の間隔は８０mmです。

もう一つは現在と同じ角型ですが、幅広タイプ形状です。

長さ８５mm、奥行２２mmです。ネジ穴とネジ穴の間隔は８０mmです。

どちらの金具も１個税込み１，２００円。送料が別途必要です。送料は一番安価な定形外郵便またはクリックポストを使用しますので、数量に関わらず上限２００円です。尚、注文数によっては取寄せ送料が別途必要になる場合がありますのでご了承ください。

代替取手金具を希望される場合は数量をお知らせください。送料を含む合計金額をご案内した後、直ぐに手配します。発送は注文後１週間前後となります。ご用命をお待ちしています。

« 元に戻る

「マルシン」のロゴが刻印されてます。

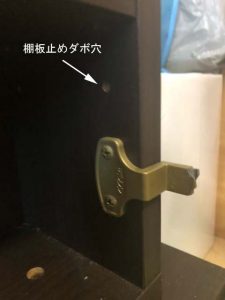

金具の取り付け方は、スライド書棚本体の側板にあけられている移動棚を止めるための棚ダボ穴を利用して、ボルトネジで取付けるようになっています。

その後、側板に直接木ネジで取付けるタイプの市販品金具に変更となっています。今回のご相談の金具は初期のオリジナル金具でした。

このオリジナル金具はすでに現存しません。他工場の金具での代替えとなります。ブックマンに使用されている金具のほぼ全ては「扉側」２０mm、「家具本体側」２０mmの「20-20」サイズ金具です。念のためお客様に確認していただきました。

お客様から連絡があり「20-20」サイズで間違いありませんでした。扉にあいている円形溝にはめ入れる金具円形部分のサイズは破損金具と同じです。

お客様からかなり以前別の扉の丁番を安田屋家具店がご提案した金具と同じ金具で取替えてあったと連絡がありました。

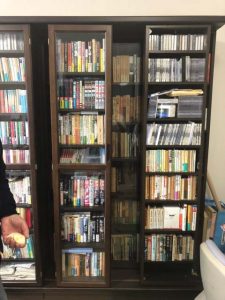

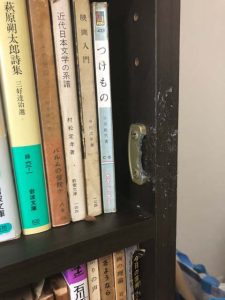

写真を確認すると確かに代替金具が取付いています。一度取替えられた経験があれば簡単に今回も修理できます。

違いは家具本体側板に取付ける金具部位の長さと取付ネジ数です。マルシンオリジナル金具よりも長さが短く、3か所のネジ止めとなります。

家具本体側の取付位置が現在より前方となりますが、強度などに関して問題はありません。

尚、ご紹介した代替金具の色がこげ茶色となっていますが、現在は「ゴールド色」「こげ茶色」の両方あります。

ご注文は下記の当店オンラインショップにて２４時間３６５日いつでもできます。ぜひご利用ください。

金具色「ゴールド色」はコチラからご注文ください。

金具色「こげ茶色」はコチラからご注文ください。

« 元に戻る

「丸伸」「malshin」「BOOKMAN」「DRESSMAN」

そう、スライド書棚「ブックマン」の大ヒット商品を開発した「丸伸(マルシン)」の本社自社ビルです。

スライド書棚「ブックマン」の大ヒットによって建てられた自社ビルです。このビルの中に「ブックマン」個展会場があった時代もありました。丸伸の会長が発明家で、本が通常書棚の３倍収納できるように、二重構造にして前部の棚をスライドして左右に動くようにした「スライド書棚」は画期的な商品でした。

会長が様々な発明をするたびに新商品ができ、以前の商品は廃番になるなど商品サイクルがとても短いことが問題だと四代目は思っていました。

発売当初、安田屋家具店は岐阜地区の販売代理店契約をして、安田屋家具店ビルの壁面に「３倍収納できるスライド書棚 ブックマン」と大きく看板を取付けていた時代がありました。

その後、時代の流れとともに書棚を必要としなくなり、また丸伸の製作工場の変更が重なり、徐々に販売数は減少していきました。最終的には、家具事業部は無くし、自社ビルの不動産管理のみの会社になったと聞いています。ビルには「丸伸」のロゴがついたままなので、そうなんでしょう。

時代の流れと、家具の衰退を思う四代目でした。

【関連記事】
シズオカKAGUメッセ2022
続 シズオカKAGUメッセ2022
初めての静岡おでん

« 元に戻る

関東地方に当店の姉妹店などは残念ながらありませんので申し訳ございません。金具取替修理作業は一般の方でもできますので、ぜひトライしてみてください。

さてブックマンオリジナル丁番と通常の金具との違いは、家具本体側に取り付けるネジ位置です。ブックマンに使用されている

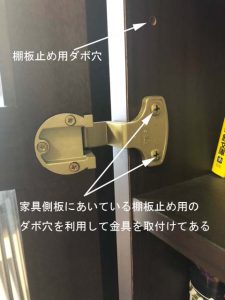

マルシンオリジナル金具は、本棚本体の側板にあけられた棚板を止める棚ダボ用の穴を利用してボルトネジで止めるようになっています。

そのため棚ダボの穴の間隔に合わせた取付ネジ穴を金具に開けられています。

一方通常の金具は、どの位置でも取付けられるようになっていて、通常の木ネジで取付けるようになっています。

この点のみがオリジナル金具と通常金具との違いとなります。扉側にと吊りけてある金具円形側の裏側に「20-A20」または「20-20」の刻印がありませんか。金具を外して確認ください。

このどちらかの刻印があれば、金具サイズは「20-20」となります。であれば通常金具で代替金具がありますので、お客様自身で簡単に金具取替、扉取付けができます。女性でも簡単にできますのでご安心ください。

扉にあいている穴にはめ入れる金具円形部分のサイズも同じなので、破損した金具を外して扉の穴に新しい金具をはめ入れてネジで止める簡単な作業となります。

代替金具を家具本体側板に取付ける場合、破損金具のように棚ダボ穴を利用するのではなく、穴の開いていない側板に直接木ネジで止めますので、こちらも難しい作業ではありません。さらに女性の方ひとりで簡単に取り換える方法をお知らせします。

扉１枚に3個の金具が付いていると思いますので、他の扉から破損していない金具を2個外します。

金具を取替えたい扉の最上部と最下部に取外した古い金具を取付けます。そして家具本体に金具がついたままの扉を取付けます。金具取付ネジ位置は古い金具を使用すれば同じ穴を使用しますので簡単に取り付けできます。

破損していない古い金具を使用して、扉が家具本体に取付いた状態にします。この状態で、金具を取付けていない中央部の
扉にあいている穴に新しい代替金具の円形部分をはめ入れて、3か所のネジ止めで固定します。

次に家具本体側板に金具の楕円形部分を押し付けます。家具側板の木口と絵師付けた金具との間にすき間が生じないように押し当てた状態で、3か所のネジ止め位置に木ネジを入れてネジ止めを行い固定します。

次に最下段に取付いている古い金具を外します。上記と同様の作業手順で、新しい代替金具を扉の穴にはめ入れた後、家具本体側板に金具を取り付けてネジ止め固定します。

最後に最上段の金具を同様に新しい金具に取替えれば作業終了です。取外した古い金具は、取外した扉に取付け直して家具本体に再度取付ければ作業終了です。

家具本体に古い金具を使用して金具取替作業を行えば、女性の方でも簡単に取替えできます。ただし作業は2人で行ってください。一人の方が扉を保持し、一人の方がネジ止めを行う方法であれば簡単にできます。

金具は１個税込み950円です。
送料が別途必要です。
在庫限りとなります。

ご注文は下記の当店オンラインショップからいつでもすぐにできます。

« 元に戻る

お送りいただいた手紙の金具のスケッチを確認すると、恐らく初期のころに使用していたマルシン(丸伸)オリジナル金具だと思います。

家具本体側の取付ビス穴は２か所で大きなネジ穴が特徴です。これは家具本体の側板に上部から下部まであいている棚を止めるためのダボ穴を利用して金具を固定するためです。ダボ穴にネジを挿し込む為、通常の木ネジよりも太いビスを使用しなくてはなりません。

現在流通している金具を取付けるビスと比較するとその太さの違いは一目瞭然です。また家具本体側の金具部位に「マルシン」刻印があるのも特徴です。

扉側に取付ける金具円形部位の裏側には「20-A20」の刻印があります。

サイズを確認すると・・・、

扉側２０mm、家具本体側２０mmの「２０－２０」サイズです。であれば日本国産丁番で代替えできる金具があります。ただし金具色は「こげ茶色」のみとなります。

サイズは同じ「２０－２０」です。
扉にあいている穴にはめ入れる金具円形部分のサイズも同じです。そのため扉にあいている穴を彫り広げる作業も必要なく、スポンスポンと簡単に取替えができます。

また取り付けビス穴位置も同じなので、現在のビス穴がそのまま使用でき、簡単に取り付けができます。

大きな違いは、家具本体側に取付けるためのネジ位置です。先にも述べましたがマルシン(丸伸)オリジナル金具の場合、家具本体側に取付けるためのネジ位置は、家具本体の側板にあいている棚ダボを使用しています。しかし代替金具はダボ穴を使用しないで、直接家具本体側板にビス止めする方法となっています。

そのためネジ穴位置が大きくずれますので、新しい木部に金具を取付けることとなります。古い金具のネジ穴位置と重複しませんので、確実にネジを効かすことができます。

また棚ダボ穴を使用する古い金具の場合、棚ダボ穴までの長さが必要となり、家具本体側の金具部位が長くなってしまいます。これは強度に影響しますので、折れやすくなってしまっています。

代替金具の場合、家具本体側板にネジ止めをする方法なので、家具本体側の金具部位は古い金具と比較すると短くなっています。そのため強度が増し、折れにくく耐久性が高いです。

また現在の代替金具は、不純物が混じっていない合金インゴット素材を使用していますので、金属同士の結合が強く耐久性が高いです。古い金具は鋳物製だったので、代替金具よりも耐久性は低いです。

今回ご紹介した日本国産丁番「２０－２０」は、需要の激減で２０１９年３月に日本国内での生産が終了しました。そのため工場が持っている在庫限りとなっています。工場の在庫が無くなると、素材が少し劣り、耐久性も若干劣る「中国産」の金具となります。日本国産丁番を希望される場合は、お早めにお買い求めください。

今回ご紹介した「マルシン(丸伸)オリジナル金具」の代替金具は、２４時間３６５日安田屋家具店オンラインショップでいつでもご注文いただけます。下記のボタンをクリックするだけです。簡単でしょ!! ご注文をお待ちしています。
